取り付け・交換方法
初めて取り付け・交換をする方へ 適応サイズの調べ方
初めてコスモフィルターをご利用いただく際は、取り付けるレンジフードの下記1または、2をご確認ください。
1 標準金網のサイズを測る方法

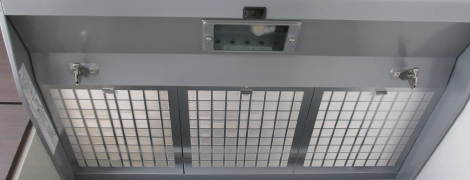

深型レンジフードの場合
![]() | ||
タテ | ヨコ | 厚さ |
![]() | ![]() | ![]() |
標準金網を外し、タテ・ヨコ・厚さをミリ単位まで測ってください
左の写真のように同じサイズの金網が複数枚のタイプは、1枚のみサイズを測ってください。
※標準金網の外し方は、(取り付け方差し込みタイプ)参照
※ご注意 レンジフードに付けたままで金網を測るとサイズに誤差が出ますので必ず外してから測ってください
対応サイズ
金網と同じサイズのコスモフィルター専用枠をご指定下さい。

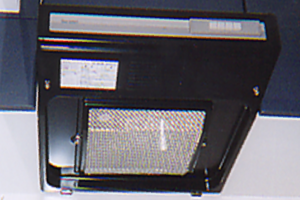

小型浅型タイプレンジフードの場合
![]() | ![]() | ![]() |

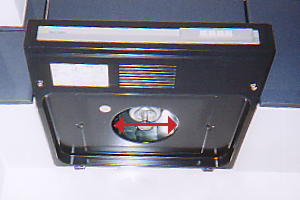

標準金網を外し、レンジフードの吸い込み口の直径を測ってください。

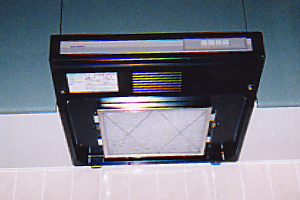

真ん中の写真の赤矢印の幅が吸い込み口になります。
※標準金網の外し方は、(取り付け方磁石タイプ)参照
対応サイズ
吸い込み口のはみ出ないサイズをご指定ください。
2 レンジフードのメーカーと品番で調べる
![attach_08](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_08.png)
レンジフード本体のメーカーと本体内側のシールに記載の「機種名」または「品番」をご確認ください。
対応サイズ
レンジフードのメーカーと機種名又は品番をお申し付けください。
うかがいましたメーカーと機種名で適応のサイズをお調べいたします。
コスモフィルターの取り付け方法 作業の際は、必ずスイッチを切ってください。コスモフィルターをご利用の際は、標準の金網は使用しませんので保管してください。
小型浅型レンジフード/磁石で取り付けるタイプの場合
![attach_09](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_09.png)
1 標準の金網を外します
左の図の赤丸内にある、金網のネジを外すと、標準の金網が外れます。
![attach_10](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_10.png)
2 中心ネジをご確認ください
![attach_11](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_11.png)
中心ネジが換気扇本体より1cm以上下がっているときは取付できません。
![attach_12](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_12.png)
3 コスモフィルターを取り付けます
![attach_13](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_13.png)
取付枠の両端に付属の磁石を差し込み、取付枠から吸込口がはみでないように磁石で取り付けます。
- 作業の際は必ずスイッチをお切りください。
- コスモフィルターをご利用の際は、標準の金網は使用しませんので保管してください。
深型レンジフード/差し込みで取り付けるタイプの場合
![attach_14](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_14.png)
1 標準の金網を外します
![attach_17](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_17.png)
取手部分を少し持ち上げると外れます
![attach_16](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_16.png)
2 同じ要領で金網を全部外します
同じ要領で金網を全て外してください。
写真は全て外した状態です
![attach_18](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_18.png)
3 コスモフィルターを取り付けます
![attach_19](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_19.png)
①・②の順で標準金網と同じ位置に差し込むと取付出来ます。
- 作業の際は必ずスイッチをお切りください。
- コスモフィルターをご利用の際は、標準の金網は使用しませんので保管してください。
大型レンジフード整流板付/差し込みで取り付けるタイプの場合
![attach_20](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_20.png)
1 整流板を開けます
![attach_21](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_21.png)
整流板の両端レバーを押すと、整流板が開きます。
![attach_22](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_22.png)
2 金網を全部外します
![attach_23](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_23.png)
標準金網の取手を持って奥側に押しながら差し込みから外します。
![attach_24](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_24.png)
3 コスモフィルターを取り付けます
![attach_25](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_25.png)
スロットフィルターの取り付けてあった位置に
1・2の順でコスモフィルターを取り付けて、整流板を閉めてください。
※ガチンと音がなるまで閉めてください。
- 作業の際は必ずスイッチをお切りください。
- コスモフィルターをご利用の際は、標準の金網は使用しませんので保管してください。
- 整流板のないタイプの取り付け方は、2からの手順になります。
大型レンジフード整流板付/ネジ止めタイプ
![attach_26](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_26.png)
1 整流板を開けます
![attach_26](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/06/attach_27_2.png)
整流板の両端レバーを押すと、整流板が開きます。
![attach_28](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/06/attach_28_2.png)
2 金網を全部外します
![attach_29](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/06/attach_29_2.png)
手前側のネジを外すと金網が外れます。
◀︎ 写真は外した時の様子
![attach_30](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/06/attach_30_2.png)
3 コスモフィルターを取り付けます
![attach_31](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/06/attach_31_2.png)
奥側を差し込み、手前側を付属のネジで止めます。取付後、整流板を閉めて下さい。
※ガチンと音がなるまで閉めてください。
- 作業の際は必ずスイッチをお切りください。
- コスモフィルターをご利用の際は、標準の金網は使用しませんので保管してください。
- 整流板のないタイプの取り付け方は、2からの手順になります。
コスモフィルターの交換方法
各部材・箇所の名称
![attach_32](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_32.png)
![attach_33](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_33.png)
![attach_34](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_34.png)
![attach_35](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/05/attach_35.png)
- フィルター交換の時は、油汚れが付かないように新聞紙等を敷き、ビニールかゴムの手袋をつけて交換してください。
差し込みタイプの場合
1 汚れたフィルターを取り外します
![attach_36](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/06/attach_36_2.png)
2 新しいフィルターをセットします
![attach_37](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/06/attach_37_2.png)
![attach_38](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/06/attach_38_2.png)
※取付は、(取付方法 差し込みタイプ)参照
磁石タイプの場合
1 汚れたフィルターを取り外します
![attach_36](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/06/attach_40_2.png)
2 新しいフィルターをセットします
![attach_37](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/06/attach_41_2.png)
![attach_38](https://www.toyokikai-toyo.co.jp/wp-content/uploads/2016/06/attach_42_2.png)
※取付は、(取付方法 磁石タイプ)参照
